循環增壓泵該如何測試和維修？

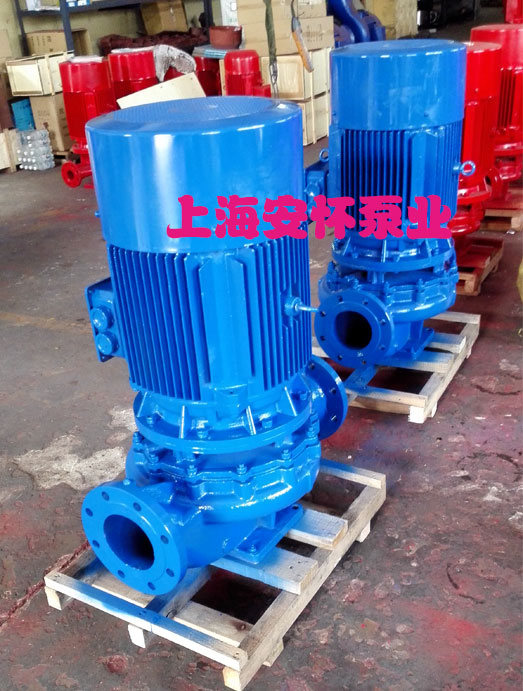

循環增壓泵是非常常用的泵類，在使用之前需要進行泵的測試，也就是我們常說的試車，在測試完成后，才算驗收完畢。后續的時候如果有什么問題，我們需要進行維修和維護，在維修和維護的過程中有一定的標準和準則，下面安懷泵閥給大家介紹一下：
一、試車：
1、 打開進水閥門，手動盤車，靈活無卡住現象;
2、 將“禁止合閘”的標識牌取下，合上主回路斷路器;
3、 點動試車，電機旋轉正常、無異音;
4、 啟動電機，打開出水閥門;
5、 電機旋轉正常，無異音、無徑向傳動、震動現象，管道壓力升高至正常壓力;
6、 運行時間不超過1分鐘，停止水泵運行，試車結束。
二、維修標準
(1)檢修離心泵軸承時的標準
1.橢圓度和軸徑錐度不能大于軸直徑的千分之一。
2.軸徑表面的粗糙度Ra<1.6um。
3.軸徑與軸瓦的接觸面積不應小于60°～90°范圍，它的表面不應有腐蝕痕跡。
4.外殼與軸承應緊密接觸。
5.軸瓦不能有裂紋、砂眼、金屬削等。
6.軸承蓋與軸瓦之間的緊力不小于0.02～0.04mm。
7.滾珠軸承的外徑與軸承箱內壁不能接觸。
8.徑向負荷的滾動軸承外圈與軸承箱內壁接觸采用H7/h6配合。
(2)檢修離心泵填料壓蓋時的標準
1.填料壓蓋端面必須軸垂直。
2.填料壓蓋與軸套直徑間隙0.75～1.0mm。
3.填料壓蓋外徑與填料箱間隙0.1～0.15mm。
4.機械密封壓蓋膠墊要高于接觸面1.50～2.50mm。
(3) 檢修離心泵封油環時的技術標準
1.封油環與軸套間隙1.00～1.50mm。
2.封油環外徑與端面垂直。
3.填料箱與封油環外徑間隙0.15～0.2mm。
(4) 檢修離心泵聯軸器時的標準
1.聯軸器的平面間隙：冷油泵2.2～4.2mm，熱油泵大于前串量1.55～2.05mm。
2.聯軸器用橡皮圈比穿孔直徑小0.15～0.35mm。
3.拆聯軸器時要用專用工具，保持光潔，以免碰傷。
(5)檢修離心泵葉輪時的標準
1.葉輪表面無水垢，油泥，裂紋等。
2.葉輪鍵厚度比鍵槽深度小0.15～0.35mm。
3.鍵和鍵槽要密切接觸，不得再加墊。
4.新裝葉輪需要找動平衡和靜平衡。
5.葉輪與軸配合采用H7/h6。
三、 循環泵維修步驟：
1.將電動機的主回路斷路器拉開后，掛號“禁止合閘”標識牌;
2.關閉水泵進、出口閥門，打開軸承油箱的放油螺栓將油放將電動機的主回路斷路器拉開后，掛好“禁止合閘”標 識至廢油回收桶內;
3.拆除電機電纜和地腳螺栓，將電機挪開;
4.放掉泵內存水，取下壓力表，用塞子封閉空口，以免進入雜物;
5.拆卸泵支撐地腳螺栓及泵殼螺栓;
6.將泵體內組件從泵殼中取出，使用專用扳手將固定葉輪的軸頭螺母擰開;
7. 將連接架上的雙頭螺栓螺母擰下，將填料壓蓋松開后，用拉馬將葉輪拔出，拆下平鍵;
8. 用拉馬將聯軸節拔出，平鍵取出后，拆卸軸承箱兩側端蓋，利用后端將軸取出;
9.用銅棒從前端(靠近電機端)將軸、軸承從軸承箱中打出;
10. 用拉馬將軸承拔出;
11.備件更換、維修后按相反程序安裝;
12.水泵安裝到位后，對聯軸節進行找平調整;
